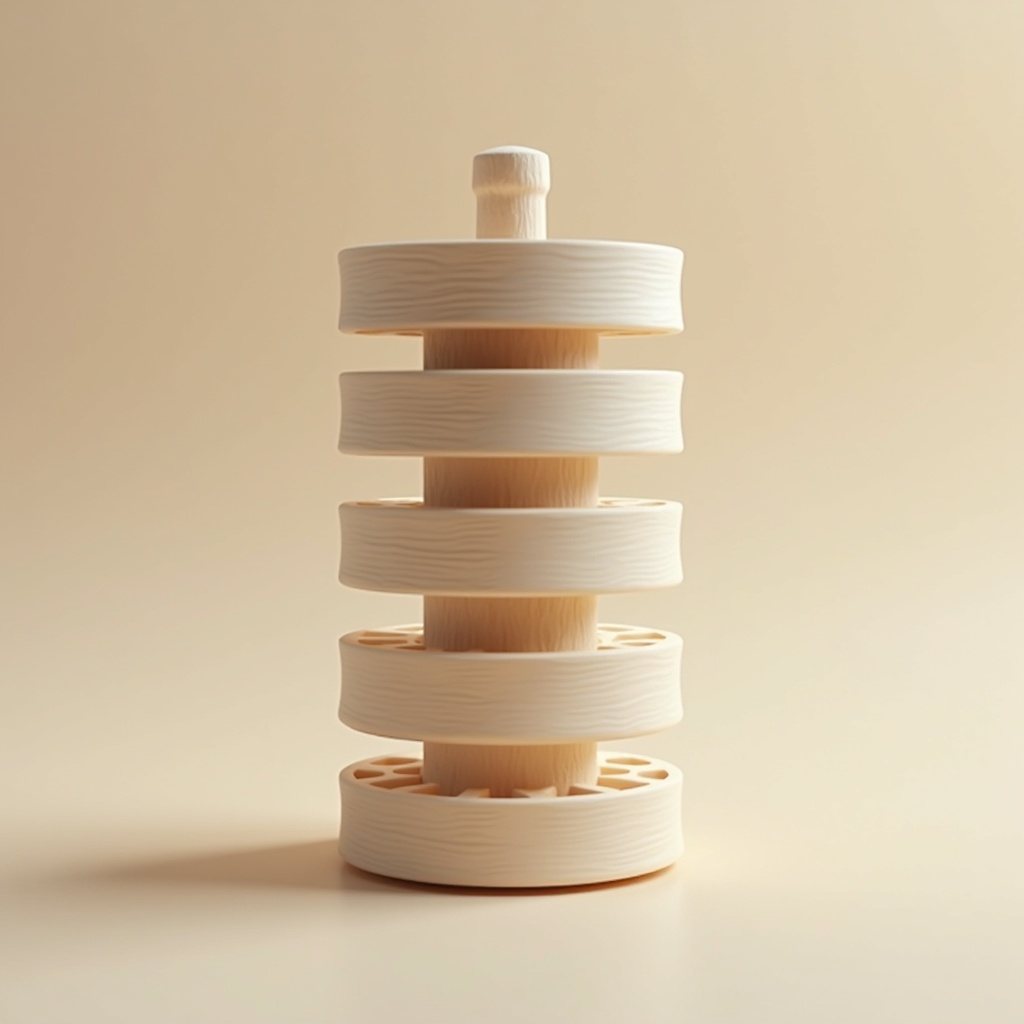

Print #12 — Le range-épices rotatif : les objets ronds, les vrais défis
Titre : Print #12 — Le Range-Épices Rotatif : Les Objets Ronds, Les Vrais Défis
Les cylindres ont l'air simples. C'est un cercle extrudé vers le haut. Qu'est-ce que ça peut avoir de compliqué ?
Les imprimer correctement ? Plus compliqué que tu ne le penses.
Un range-épices rotatif est le projet idéal pour affronter la physique réelle de l'impression FDM sur des formes rondes — et pour découvrir l'un des trucs les plus satisfaisants de la boîte à outils maker : les mécanismes print-in-place.
Le problème avec les impressions cylindriques hautes : Quand tu imprimes un cylindre, chaque couche est une boucle fermée de plastique. Au fur et à mesure que l'impression monte, plusieurs choses se produisent :
- La buse revisite le même point de couture à chaque couche, créant une ligne de couture verticale visible
- Le stress thermique s'accumule — les cylindres hauts et fins peuvent se déformer ou se courber
- L'adhérence des couches est plus sollicitée sur les surfaces courbes où la couche suivante se dépose sur une petite section transversale
Gestion de la couture : Ton slicer place la couture (là où chaque couche commence et s'arrête) à un endroit fixe. Par défaut, il choisit souvent un point aléatoire ou le même point, créant une rayure verticale visible. Solutions :
- Régle la position de la couture sur "arrière" ou "aligné" pour une rayure unique et cohérente (plus facile à cacher ou poncer)
- Utilise le réglage "aléatoire" pour une couture imperceptiblement distribuée sur les formes organiques
- Pour un range-épices, "aligné/arrière" est parfait — ça fait face au fond
Adhérence des couches sur les formes rondes : Les impressions cylindriques ont des sections transversales plus minces à chaque couche comparées aux objets plats. Cela signifie que les couches collent sur une surface plus petite. Pour un range-épices qui va tourner et supporter des bocaux, garde les parois à 3–4 périmètres. La base rotative (la partie plateau tournant) devrait être à 40% de remplissage pour la rigidité.
Deux approches pour le mécanisme de rotation :
Option 1 — Print-in-place : Le modèle est conçu pour que le rack supérieur et la base inférieure soient imprimés en une seule pièce avec un minuscule jeu entre eux. Quand l'impression se termine, tu dégages les deux pièces (tourne-les dans les deux sens) et le mécanisme se "déverrouille". Pas d'assemblage. Pas de roulements. La magie pure du FDM.
- Jeu nécessaire : 0.3–0.4mm entre les pièces rotatives
- Fonctionne mieux avec une imprimante lente et précise
- Les premières rotations semblent raides — c'est normal, ça se rôde
Option 2 — Avec roulement à billes : Tu imprimes le dessus et la base séparément, insères un roulement à billes standard (généralement type 608 — 22mm de diamètre extérieur, le genre utilisé dans les fidget spinners) entre eux. Rotation plus fluide, durée de vie plus longue, plus grande capacité de charge. Nécessite d'enfiler le roulement (press fit — voir Print #11).
Réglages recommandés :
- Hauteur de couche : 0.2mm (0.15mm pour les modèles print-in-place — plus grande précision)
- Remplissage : 20% pour les étagères du rack, 40% pour la base rotative
- Parois : 3–4 périmètres
- Couches hautes/basses : 4
- Supports : aucun (les bons modèles de range-épices sont conçus sans support)
- Vitesse : 40–45mm/s pour les sections cylindriques pour minimiser les artefacts de vibration
Ce qui peut mal tourner :
- Le mécanisme print-in-place ne se sépare pas : le jeu a imprimé trop serré — essaie de tourner fermement et uniformément ; si complètement bloqué, la tolérance est inadaptée pour ton imprimante (ajuste et réimprime)
- La couture verticale est très visible : normal pour les impressions cylindriques — change la position de la couture dans le slicer, ou place-la à l'arrière du rack
- La base se déforme et n'est pas plate : la grande base plate se soulève — utilise un brim (5–8mm), assure-toi que le plateau est bien calibré et à la bonne température
La leçon plus profonde : Les mécanismes print-in-place prouvent quelque chose d'important : l'imprimante peut faire le travail d'assemblage à ta place. Charnières, roulements, chaînes, joints vivants — tout ça peut être imprimé en une seule fois si les tolérances sont correctes. Le range-épices est une introduction douce à cette idée. Le Niveau 3 ira plus loin.
Prêt à layer up ? → Print #13 : Séparateur de Tiroir : Mesurer Deux Fois, Imprimer Une Fois
