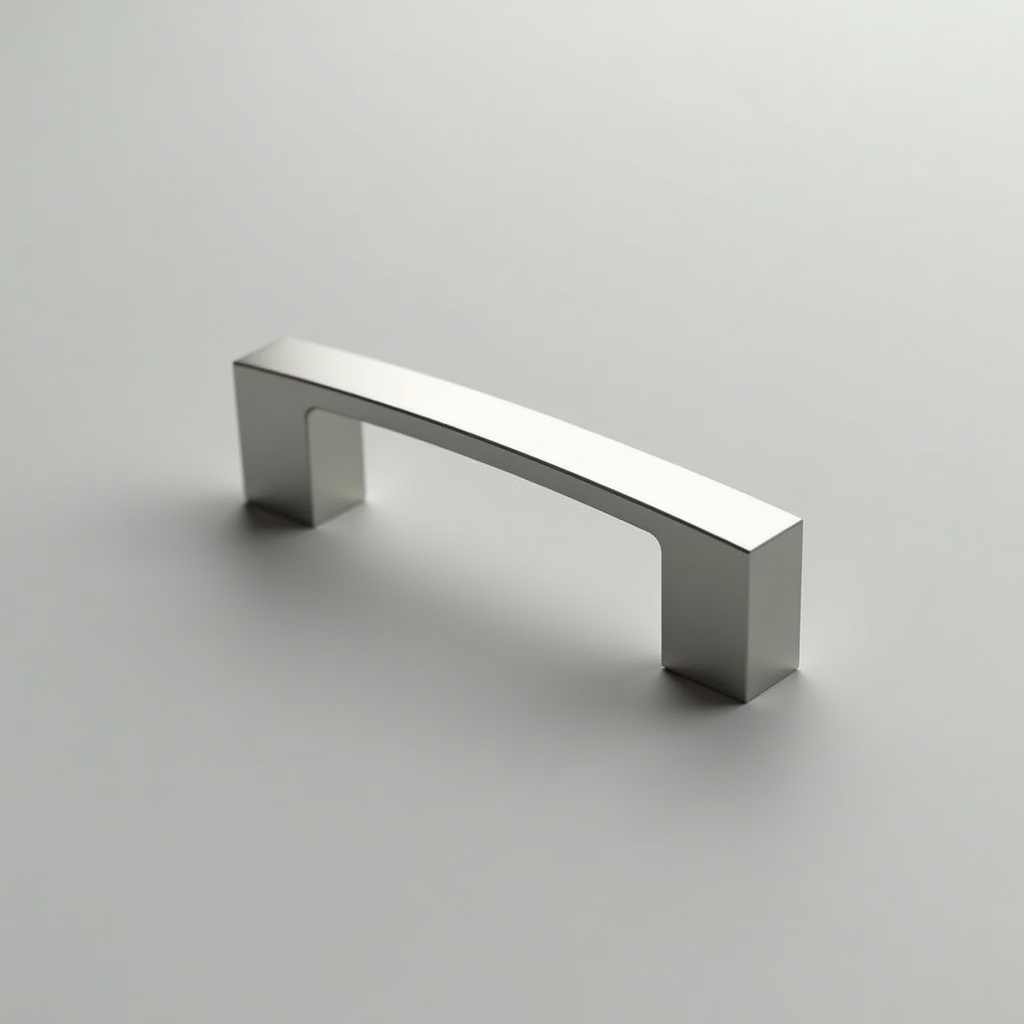

Print #15 — La poignée de tiroir : quand le plastique rencontre le métal
Titre : Print #15 — La Poignée de Tiroir : Quand le Plastique Rencontre le Métal
Visser un boulon directement dans le PLA est toujours un compromis. Les filets plastique se stripent avec une utilisation répétée. La connexion se desserre dans le temps. Pour un crochet provisoire ou un prototype rapide, ça passe. Pour une poignée de tiroir que tu vas utiliser quotidiennement pendant des années ? Tu as besoin de mieux.
Les inserts filetés en laiton (heat-set inserts) sont ce mieux.
Un insert heat-set est un petit cylindre en laiton mouleté. Tu le fais fondre dans ta pièce imprimée à l'aide d'un fer à souder. Le plastique s'écoule dans le moletage et bloque l'insert en place. Tu as maintenant de vrais filets métalliques — les mêmes M3, M4, ou M5 que tu trouverais dans n'importe quelle pièce usinée avec précision. Ils ne se striperont pas. Ils ne se desserreront pas.
Pourquoi ça change tout :
- Les vis peuvent être retirées et réinstallées des centaines de fois
- Contact métal-métal (vis vers insert) vs. métal-plastique (qui se dégrade toujours)
- Installation à ras — l'insert repose à ras de la surface, avec un rendu professionnel
- Force d'arrachement pour un insert M3 correctement installé : 30–50kg selon la profondeur de plastique
Le matériel dont tu as besoin :
- Inserts filetés (M3 est le plus courant pour les projets d'impression 3D — achète un lot de 50 pour ~5€)
- Un fer à souder (n'importe quel fer pas cher fonctionne ; une pointe dédiée en forme de DI d'insert facilite les choses)
- Vis : M3 × 16mm vis à tête cylindrique pour une poignée de tiroir standard
- Perceuse et meuble si tu montes sur un meuble
Comment installer des inserts filetés : 1. Conçois ou trouve un modèle avec des trous pour inserts (diamètre = DE de l'insert, typiquement 4.0–4.2mm pour M3) 2. Chauffe le fer à souder à 200–220°C 3. Place l'insert sur le trou (il devrait s'y poser sans tomber) 4. Appuie droit vers le bas avec la pointe du fer — l'insert fond doucement 5. Pousse jusqu'à ce que l'insert soit à ras (ou 0.3mm sous la surface) 6. Retire le fer. Attends 30 secondes. Ne bouge pas la pièce. 7. Teste avec une vis — elle devrait se visser en douceur
Tailles d'inserts courantes pour l'impression 3D :
| Vis | DE insert | Long. insert | Utilisation |
|---|---|---|---|
| M2 | 3.2mm | 4mm | Électronique, petites pièces |
| M3 | 4.0–4.2mm | 5–6mm | Poignées, boîtiers, supports |
| M4 | 5.0–5.2mm | 6–8mm | Connexions porteuses de charge |
| M5 | 6.0–6.4mm | 8–10mm | Assemblages structurels lourds |
Concevoir pour les inserts : Le trou d'insert doit être 0.1–0.2mm plus petit que le DE annoncé de l'insert. L'insert fond pour entrer — tu veux que le plastique s'accroche. Trop grand : l'insert flotte et ne colle pas. Trop petit : tu appliques trop de pression et tu déforme la paroi environnante.
Imprime au moins 3–4 périmètres de paroi autour du trou d'insert. Le plastique environnant est ce qui résiste à la force d'arrachement — il te faut de la matière là.
Réglages recommandés pour la poignée :
- Hauteur de couche : 0.2mm
- Remplissage : 30–40% (les poignées ne sont pas très sollicitées une fois bien vissées)
- Parois : 4 périmètres (crucial près des trous d'insert)
- Couches hautes/basses : 4
- Supports : utilise-les si la poignée a des surplombs sur le dessous courbe
- Matériau : le PLA convient pour les poignées légères en intérieur ; le PETG pour tout ce qui subira une force répétée ou des températures plus élevées
Ce qui peut mal tourner :
- L'insert s'insère de travers : tu as poussé en angle — retire-le (réchauffe), nettoie le trou, recommence. Une pointe guide facilite beaucoup les choses
- L'insert tourne quand tu essaies de serrer une vis : tu ne l'as pas laissé refroidir complètement — 30 secondes minimum avant de tester
- L'insert s'enfonce trop et disparaît : pousse moins la prochaine fois ; s'il est trop profond maintenant, utilise une vis plus longue
Au-delà des poignées de tiroir : Une fois que tu as installé des inserts filetés, tu les utiliseras partout : boîtiers électroniques, coques snap-together, pièces de robots, supports de caméra. Tout print qui doit être ouvert, fermé ou ajusté à répétition a besoin de vrais filets. C'est la compétence qui fait ressembler tes impressions à des produits manufacturés.
