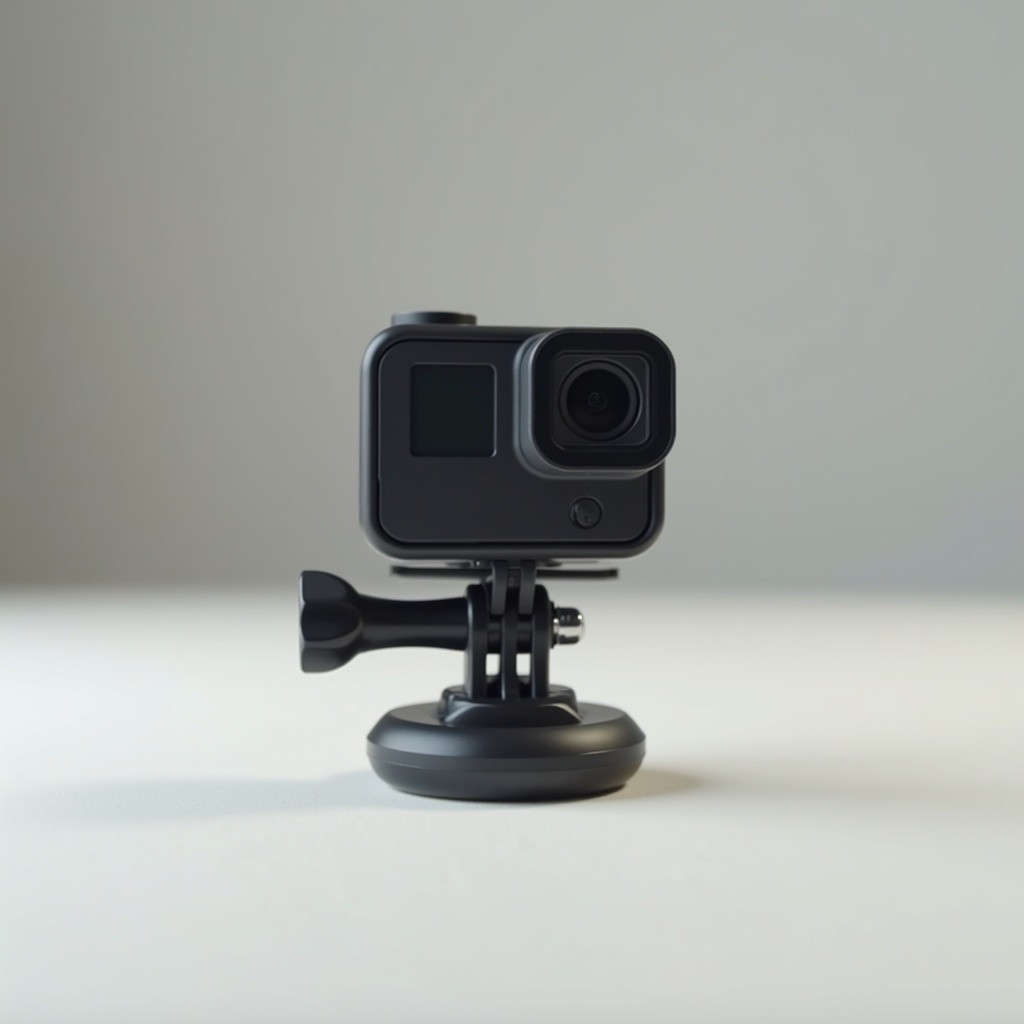

Print #17 — Le support GoPro : ingénierie pour le mouvement
Titre : Print #17 — Le Support GoPro : Ingénierie pour le Mouvement
Un support GoPro doit faire quelque chose que la plupart des pièces imprimées en 3D ne font pas : survivre au mouvement.
Vibrations d'un vélo. Chocs d'un impact. Micro-oscillation constante des vibrations moteur. Ajustements répétés à différents angles. Et tout ça en tenant une caméra à 300€+.
C'est là où l'assemblage articulé rencontre les contraintes mécaniques réelles.
Comprendre le système de montage GoPro : GoPro a popularisé un standard de montage en fourche à deux/trois doigts. Presque tous les accessoires de caméra d'action l'utilisent. La connexion se fait par deux goupilles horizontales passant à travers des trous alignés dans deux "doigts" qui serrent la plaque de montage de la caméra.
Imprimer ça avec précision signifie :
- Diamètre du trou : typiquement 5.0mm (diamètre de goupille standard GoPro : 4.8mm — nécessite 0.1–0.2mm de jeu)
- Épaisseur des doigts : doit correspondre au standard (généralement 3.5mm par doigt avec 3.5mm d'espace)
- Matière aux trous de goupille : doit être assez épaisse pour ne pas craquer quand la vis à molette est serrée
Types de joints articulés en impression 3D :
Joints à rotule : Une sphère s'assoit dans une cavité concave. Permet le mouvement dans n'importe quelle direction. La cavité doit être légèrement plus petite que la bille (0.3–0.5mm) pour créer assez de friction pour tenir la position.
- Imprime la bille et la cavité séparément
- Les joints à rotule s'usent avec le temps — le PETG résiste mieux que le PLA
Joints pivotants (charnières) : Une tige à travers deux supports. Simple, solide, plage de mouvement prévisible. Fonctionne bien pour l'inclinaison haut/bas sur les supports de caméra.
- La tige peut être une goupille imprimée, une vis M3, ou un court bout de tige filetée M3
- Imprime le support de charnière avec 4+ parois près du trou de goupille
Joints à blocage par friction : Le style bras dépliant GoPro — un pivot avec une vis à molette qui le bloque en position. La vis comprime le joint et la friction maintient l'angle. C'est le plus fiable pour la résistance aux vibrations.
Résistance aux vibrations — pourquoi ça compte et comment concevoir pour ça : Les vibrations desserrent les connexions dans le temps. Un support qui tient parfaitement à l'arrêt peut lâcher après 30 minutes sur une moto. Pour contrer ça :
- Utilise des blocages par friction (vis à molette) plutôt que des blocages par snap ou gravité
- Augmente le nombre de parois à 5+ près des points de pivot
- Envisage d'imprimer les sections de bras en PETG (plus d'amortissement aux vibrations que le PLA)
- Utilise du frein filet (Loctite) sur les connexions vissées
Imprimer pour la résistance aux points de pivot : Le point le plus faible de tout support articulé est là où le bras rejoint le pivot. Là, l'orientation d'impression est primordiale :
- Oriente pour que les lignes de couche courent perpendiculairement au stress de flexion au pivot
- Ajoute un congé généreux (transition arrondie) dans le design aux points de concentration de stress
- Si tu imprimes en PLA, attends des fissures de fatigue aux coudes après utilisation intensive — passe au PETG pour la longévité
Réglages recommandés :
- Hauteur de couche : 0.2mm
- Remplissage : 40–50% (bien plus que les impressions décoratives — c'est une pièce mécanique)
- Parois : 5 périmètres à tous les points de pivot et zones de connexion
- Couches hautes/basses : 5
- Supports : requis pour la géométrie de fourche en surplomb — utilise des supports organiques/arborescence pour un retrait plus facile
- Vitesse : 35–40mm/s pour les sections articulées (précision avant vitesse)
Ce qui peut mal tourner :
- Le support pivote librement mais ne tient pas l'angle : vis à molette pas assez serrée, ou jeu bille/cavité trop grand — serre la vis plus, ou réimprime la cavité avec 0.2mm de jeu en moins
- Le doigt casse quand tu serres la vis à molette : parois trop minces près du trou de goupille — réimprime avec 5 parois minimum, ou utilise du PETG
- Les vibrations finissent par desserrer le support : utilise du frein filet sur les vis de pivot ; envisage un design de bras plus épais
La leçon au-delà des caméras : Les assemblages articulés apparaissent partout dans les projets maker : bras robotiques, bras de gestion de câbles, supports de bureau, systèmes pan/tilt. Le support GoPro est une version compacte du même défi d'ingénierie. Une fois que tu en as imprimé et réglé un, tu comprends le langage de tous les joints mécaniques.
